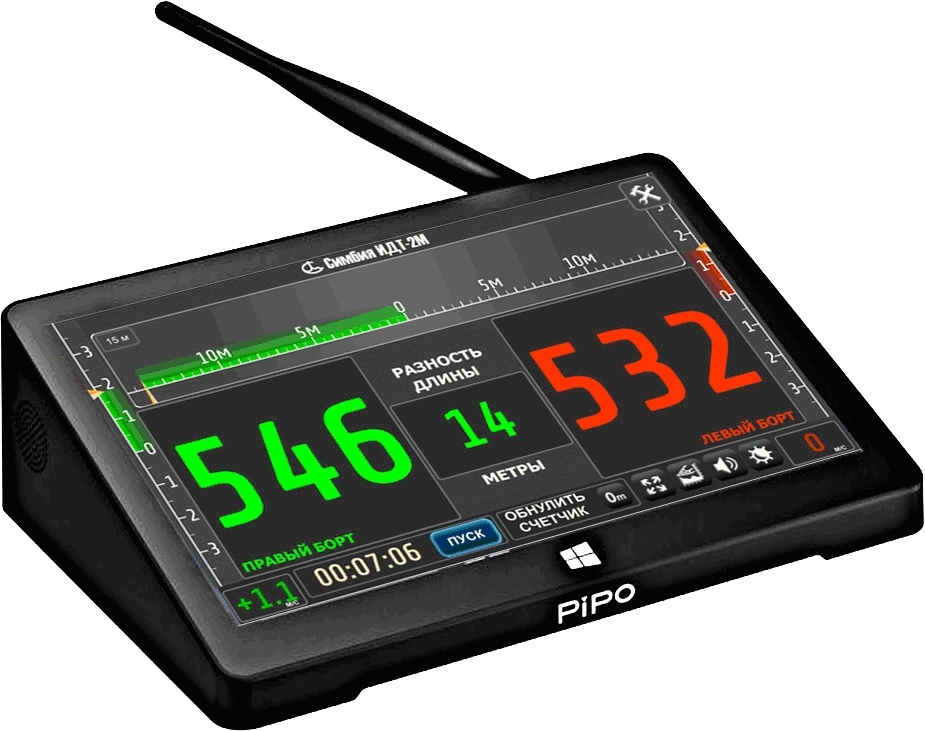

Индикатор длинны тросов ИДТ-М2
Предназначен для определения длины и направления движения ваеров ваерной лебедки на рыболовных судах при кормовом и бортовом тралении. Индикация выполняется одновременно для двух ваеров. Процесс движения ваеров может быть асинхронным, как по скорости, так и по направлению.
Прибор позволяет:
- с высокой точностью контролировать длину ваеров не расходуя промысловое время на перемерку ваеров.
- обепечивать максимальное раскрытие трала
- оперативно корректировать длину вытравленных ваеров и поддерживать баланс по натяжению, обеспечивая правильное раскрытие трала
- определять время траления по встроенному в программу таймеру
- получать в формате NMEA данные о длине ваеров для использования другим оборудованием (например, системами позиционирования трала).
Перечисленные возможности прибора повышают улов, снижают расход топлива, увеличивают срок службы промыслового вооружения (ваеров, ваерных блоков, тралов).
Состав и комплект поставки
|
Мини ПК (персональный компьютер) |
1 шт |
||
|
Блок контроллера СРМТ 426469. 005 |
1 шт |
||
|
Датчик магниточувствительный . |
2 шт |
||
|
Блок магнитный |
8 шт |
||
|
Комплект монтажных и запасных частей : ● – кронштейн датчика магниточувствительного ● – гибкий рукав |
2 шт 2 метра |
||
|
Паспорт |
1 экз |
Технические характеристики
|
|
|
|
Количество одновременно контролируемых тросов: |
2 |
|
Индикация длины троса |
цифровая 4-х разрядная |
|
Диапазоны индикации длины |
от –9999 м до + |
|
Цена единицы младшего разряда |
|
|
Погрешность определения длины *: до 300 м более |
+/- 1 м +/- 0,3% от измеряемой длины, с шагом в |
|
Звуковая сигнализация: - установка при выборке . - установка при отдаче |
Мин. Макс |
|
Интерфейс связи ,блока контроллера с мини ПК |
RS-485 |
|
Электропитание |
220 В ± 10%, 50 Гц, 10 ВА |
|
Масса/габариты : Мини ПК Блока контроллера Датчик магниточувствительный с кабелем Блок магнитный |
0,4 кг (170 х 140 х 55) мм |
|
Диапазон рабочих температур : Мини ПК Блока контроллера Датчик магниточувствительный Блок магнитный |
+10 .+30 *С -20….+40 *С -20….+40 *С -20….+40 *С |
|
Время непрерывной работы |
24 часа |
* указанная погрешность действительна при установке датчиков на ваерных блоках
Блок контроллера
Блок контроллера обрабатывает данные магниточувствительных датчиков и передаёт информацию на мини ПК.
Технические характеристики
|
Интервейс связи с ПК |
RS-485 |
|
Электропитание, В |
12В от мини ПК ( 5В от USB) |
|
Потребляемая мощность, Вт |
не более 2,5 Вт |
|
Диапазон рабочих температур |
от -20°С до + 40°С |
|
Габариты. мм |
170 х 140 х 55 |
|
Масса, кг |
0,4 кг |

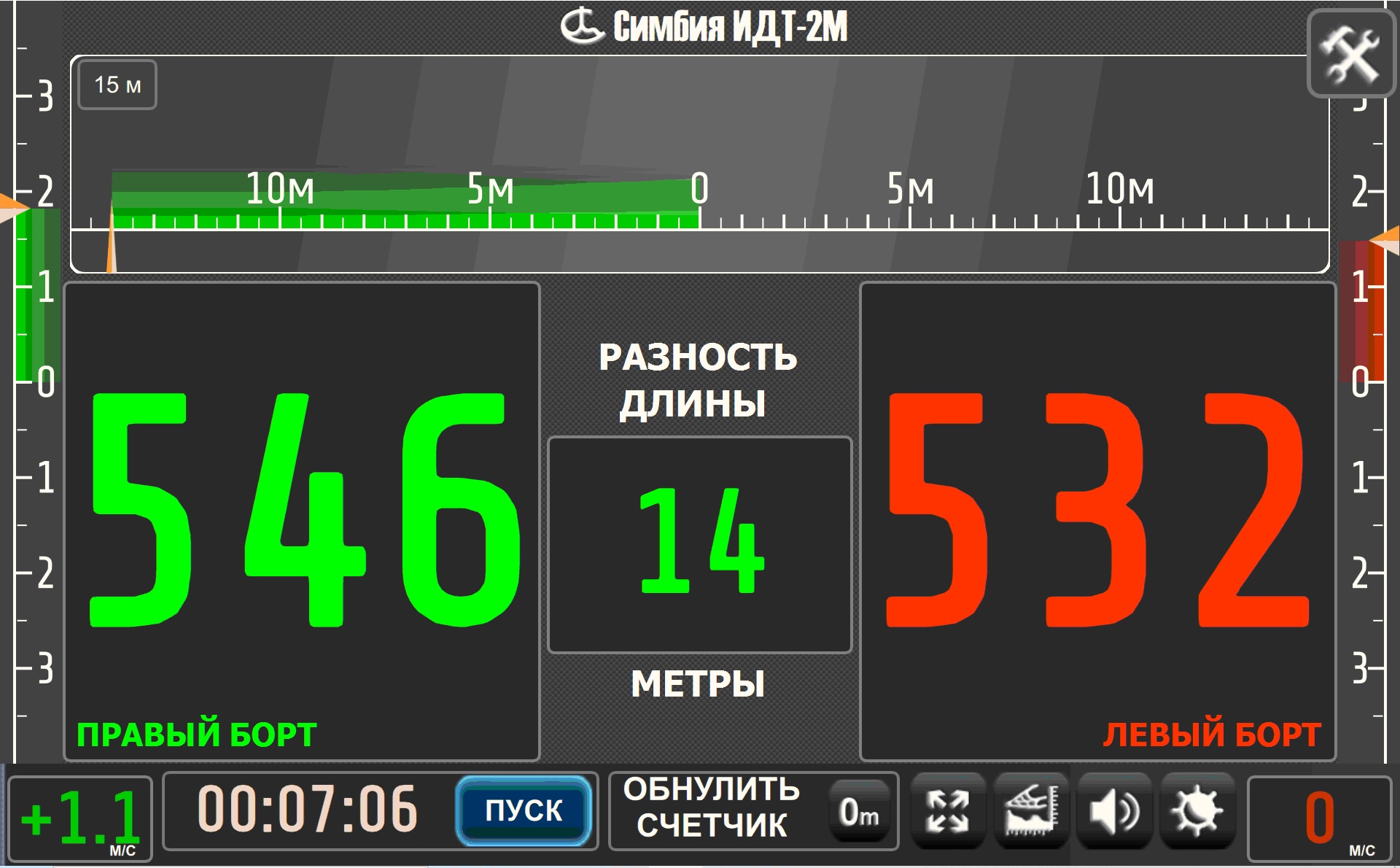

Вид главного экрана
Отображаемая информация
- длина ваера правого борта
- длина ваера левого борта
- разность длин ваеров
- скорость и направление движения ваера правого борта
- скорость и направление движения ваера левого борта
- время траления (таймер)

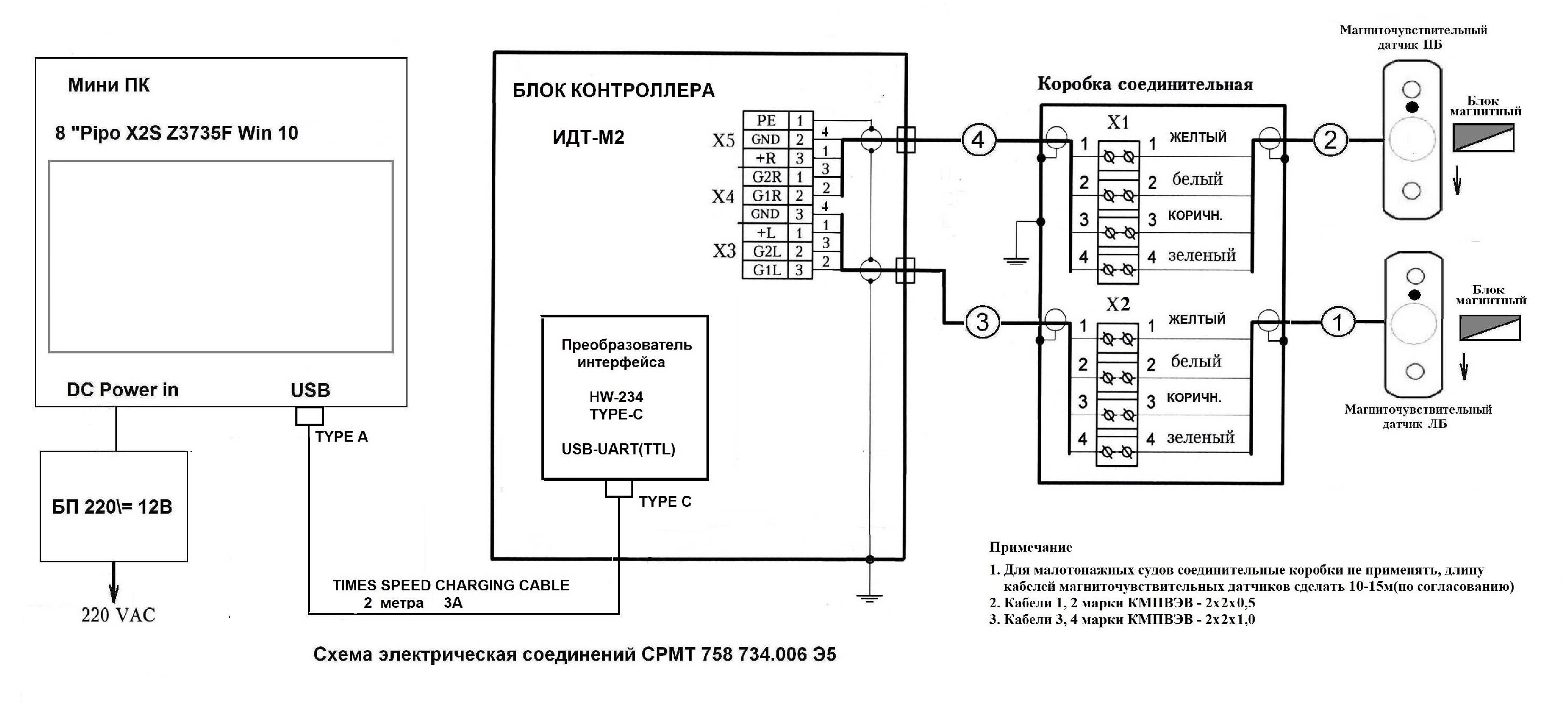

Схема соединений электрическая
