Датчик наполнения трала SIS-40

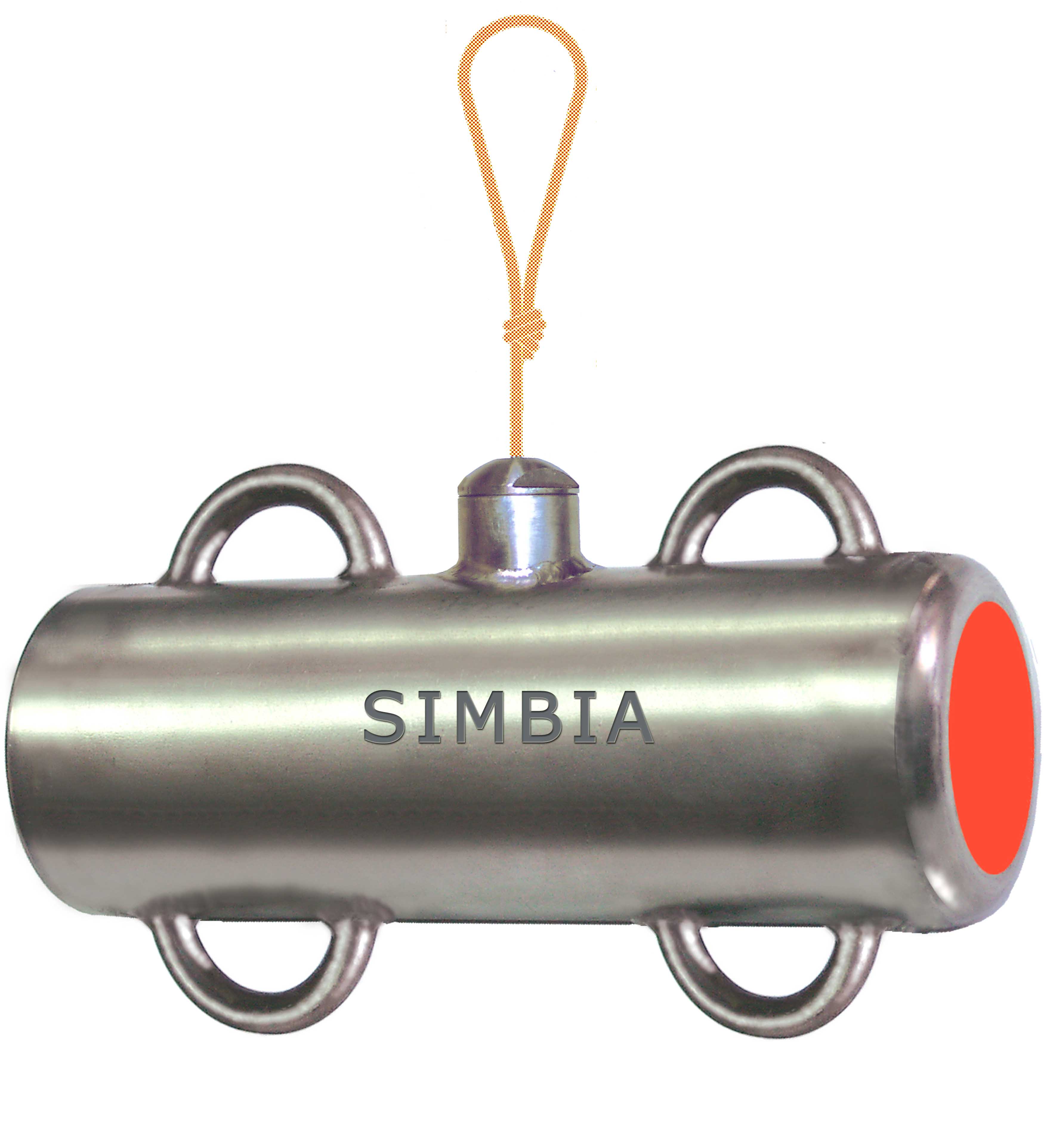

SiS-40

  • Датчик наполнения трала рыбой SIS-40 применяется на рыболовных судах, использующих траловые орудия лова. SIS-40  предназначен для определения степени наполнения мешка трала объектами лова в  процессе траления.



  •  SIS-40 является функциональным аналогом датчиков Simrad PI, PX Catch sensors или Marport Catch sensors NFS-5-00.



  • SIS-40  функционирует в составе траловых комплексов контроля параметров трала   SimradMarportScanmar.











  • Эксплуатация датчиков наполнения может осуществляться во всех районах мирового океана, где возможен траловый лов, при любых скоростях траления и волнении моря.







Принцип действия датчика SIS-40   основан на срабатывании магниточувствительного элемента от перемещении магнита при растяжения мешка трала  заполняемого рыбой.



Комплект поставки:

  • Датчик наполнения SIS-40
  • Резиновый строп   2 м
  • Зарядное устройство SI-V-03T (опция)
  • Специальный кабель SPR-70 (опция)
  • Паспорт



Технические характеристики

Параметры Величина
Рабочая частота

43…43.4 кГц (Marport)
43.6…49.4 кГц (Simrad)

Максимальная глубина погружения в воду 1000 м

Дальность связи в воде от датчика наполнения до тралового блока (при заводских устаноаках параметров)

  • до 2000 м (Marport)
  • до 1500м (Simrad)
  • до  500 м (FS 70)
Ширина характеристики направленности передающей антенны конус 70-80 °
Включение питания датчика   (при погружении в воду)

водоконтактным сенсором

Источник питания датчика

Аккумуляторы,  напряжение 12.6 В., 1800 мА/час

Время непрерывной работы от одной зарядки аккумуляторов

от  15 до 20 суток  (при заводских устаноаках параметров)

Зарядное устройство SI-V-03T - Симбия ( 15.1 В\ 0.3 А)
Время заряда аккумуляторов около 7 часов  от SI-V-03T  током 300 мА
Масса на воздухе 3.4 кг
Габариты (длина х ширина х диаметр) 250 х 140 х 80 мм
Диапазон рабочих температур

 - 5...+ 30 °С  (при нахождении на палубе между тралениями допустима мин.температура до -15 °С)





Датчик SIS-40 поставляется запрограммированным в режим работы как аналог PI-cath Sensor - ch6, NORMAL.



Программатор SIS-40 позволяет пользователю изменить параметры работы датчика наполнения:

  • Конфигурировать датчик как аналог датчика NFS-5-00 Marport c рабочими код/каналами С1 …С5/Ch6
  • Конфигурировать датчик как аналог датчика Pi-C, Px-Multi Sensor с рабочими каналами Ch1…Ch30 в режимах “FAST”, “NORMAL”, “SLOW”



ПО и документацию для SIS-40 для скачивания

Руководство пользователя датчика наполнения трала SIS 40 РЭ+ПС_v06.pdf

Программа SIS-40 Configurator <SiS-40_ConfiguratorUser.exe>
